Вилка (соединитель) ОСРСГС50-В

Соединитель (разъем) РСГС - герметичная вилка, РСГСП - герметичный переход.Разъемы РСГС и РСГСП предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители РСГС и РСГСП сочленяются с розетками РСТВ и РСАТВ , выпускаемыми по техническим условиям АВ0.364.047ТУ (АШДК.434410.059ТУ).Диаметр контактов разъемов РСГС, РСГСП - 1мм. Контакты соединителей РСГС и РСГСП покрыты никелем.Разъемы РСГС и РСГСП изготавливаются для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям АВ0.364.050ТУ.

Сочленение: резьбовое; Поляризация корпусов:одношпоночная; Покрытие контактов: никель;

Исполнение: всеклиматическое, для внутреннего монтажа

Расшифровка обозначения разъема (соединителя):

РСГС (РСГСП) - тип соединителя;

50 - количество контактов;

В - всеклиматическое исполнение.

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка Тип соединителя Условный размер корпуса Схема расположения контактов Количество контактов Макс. токовая нагрузка, А на одиночный контакт рабочая на каждый контакт РСГС 14 10 2 1,5 РСГС, РСГСП 18 19 2 1,1 22 32 2 0,9 27 50 2 0,7

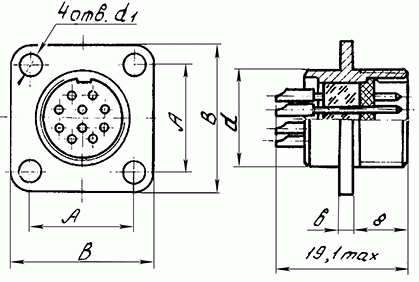

Вилки РСГС Конструкция корпуса Размеры: Условный размер корпуса (d) мм d1 A B b 14 3,2 16 22 1,8 18 4,2 24 32 2 22 4,2 27 35 2 27 4,2 30 38 2
